Simulador de Path Tracing

El path tracing es una tecnica de renderizacion que intenta aproximar el comportamiento de la luz dentro de una escena. En lugar de mostrar solamente una imagen final, este simulador busca que el usuario pueda experimentar con la luz, el objeto, los materiales y la camara para observar como cambian las sombras, los reflejos y la sensacion de realismo.

El ejemplo fue desarrollado como un simulador web orientado al area de computer graphics. Su objetivo no es competir con un motor de render profesional, sino servir como una herramienta didactica para explicar conceptos que normalmente se quedan en formulas, diagramas o imagenes estaticas.

Puedes abrirlo aqui: https://ismarcotulio.com/path-tracing-example

La idea central es sencilla: modificar parametros de una escena y observar su efecto. Al mover el modelo, cambiar la posicion de la luz, ajustar la intensidad, variar la rugosidad del piso o activar el trazado de luz, el estudiante puede comparar rapidamente una vista interactiva con una version mas fisica y acumulada de la imagen.

Que presenta el simulador

El simulador muestra una escena 3D controlable desde el navegador. En ella se puede manipular un personaje, una fuente de luz de area, una superficie base, la camara y algunos parametros propios del proceso de renderizacion.

Los controles permiten observar relaciones como estas:

• Al acercar la luz, las sombras cambian de direccion e intensidad.
• Al aumentar el tamano de la fuente luminosa, las sombras tienden a verse mas suaves.
• Al modificar la rugosidad del suelo, la luz reflejada se percibe de manera distinta.
• Al mover el objeto, cambia la distribucion de sombra directa e indirecta.
• Al acumular muestras en path tracing, la imagen se vuelve mas estable y reduce el ruido visual.

Esto convierte al simulador en un pequeno laboratorio visual. No solo se ve una escena bonita: se puede intervenir el sistema, cambiar variables y observar resultados.

La libreria utilizada y su autor

Para la parte de path tracing se utiliza la libreria three-gpu-pathtracer, creada por Garrett Johnson. Esta libreria esta pensada para trabajar con three.js y aprovecha WebGL para realizar renderizacion fisicamente basada en la GPU.

El paquete tambien esta disponible en npm, donde se describe como un conjunto de utilidades y un renderizador de path tracing para three.js construido sobre three-mesh-bvh. En terminos practicos, esto permite usar escenas 3D del ecosistema de three.js y aplicarles un proceso de trazado de caminos de luz sin abandonar el entorno web.

Uno de los aportes interesantes de la libreria es que acerca tecnicas avanzadas de renderizacion a aplicaciones que corren directamente en el navegador. Eso la hace util para proyectos interactivos, demostraciones educativas, prototipos de iluminacion y experimentos de computer graphics donde se busca equilibrar accesibilidad con profundidad tecnica.

Computer graphics como area de estudio

Computer graphics no trata solamente de "hacer imagenes". Es un area que combina matematicas, fisica, programacion, percepcion visual y arquitectura de hardware. Para renderizar una escena se toman decisiones sobre geometria, materiales, camaras, luces, proyecciones, buffers, shaders y estructuras de aceleracion.

En este contexto, el path tracing se ubica dentro del estudio de la renderizacion fisicamente basada. Su interes principal esta en responder una pregunta: como se veria una escena si la luz viajara, rebotara, se absorbiera y se reflejara de forma parecida a como ocurre en el mundo real.

Por eso el tema conecta con conceptos como:

• Vectores, normales y rayos.
• Interseccion entre rayos y superficies.
• Materiales difusos, brillantes o metalicos.
• Iluminacion directa e indirecta.
• Muestreo aleatorio y reduccion de ruido.
• Uso de GPU para acelerar calculos visuales.

El simulador permite ver estos conceptos en accion sin obligar al usuario a empezar desde el codigo o desde la matematica pura.

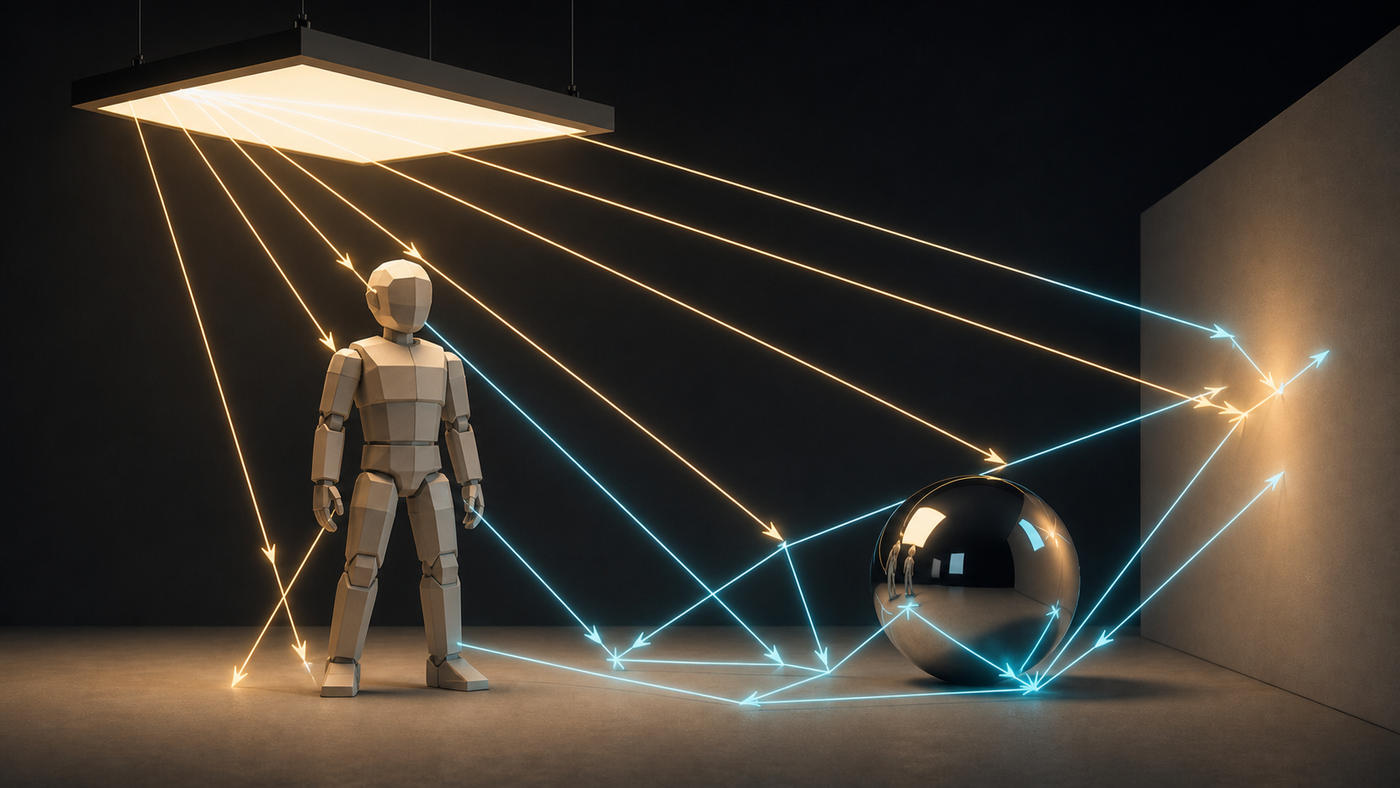

La luz no solo llega al objeto: tambien rebota, se refleja, se dispersa y cambia la forma en que percibimos la escena.

Renderizacion con enfoque en la luz

Cuando una imagen 3D se siente realista, normalmente no se debe solo al modelo. La luz tiene un papel enorme. Una geometria sencilla puede verse convincente si la iluminacion, las sombras y los reflejos se comportan bien. De la misma forma, un modelo detallado puede verse artificial si la luz no responde de manera creible.

En el simulador, la luz se analiza desde varios elementos:

Luz directa: es la iluminacion que llega desde la fuente luminosa hasta una superficie visible. Es la responsable de las zonas mas claras y de las sombras principales.

Sombras: indican que una superficie bloquea la luz. En path tracing pueden verse mas suaves o mas duras segun el tamano, posicion e intensidad de la fuente luminosa.

Reflexion: ocurre cuando una superficie devuelve parte de la luz. En materiales brillantes o metalicos, esto permite ver reflejos mas definidos; en materiales rugosos, el reflejo se dispersa.

Iluminacion indirecta: aparece cuando la luz rebota en una superficie y luego ilumina otra. Este efecto suele ser clave para que una escena no se vea plana.

Ruido: en path tracing, el ruido no significa necesariamente que algo este fallando. Es una consecuencia del muestreo. Con pocas muestras, la imagen puede verse granulada; al acumular mas muestras, el resultado se estabiliza.

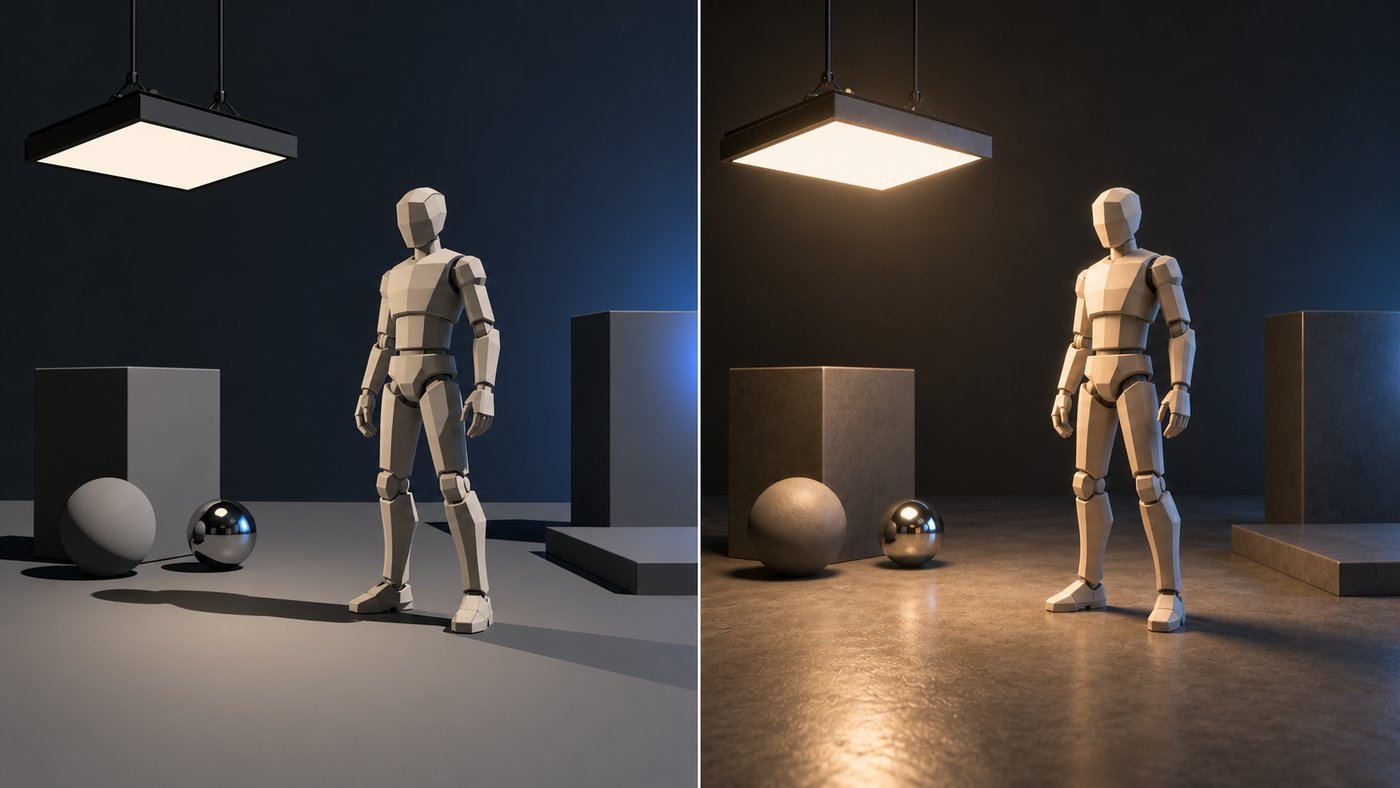

Rasterizacion vs path tracing

En graficos por computadora, la rasterizacion y el path tracing resuelven el mismo problema desde enfoques diferentes: convertir una escena 3D en una imagen 2D. La diferencia esta en como aproximan la luz y que sacrificios hacen.

La rasterizacion es excelente cuando se necesita velocidad. El path tracing es valioso cuando se quiere estudiar como se comporta la luz con mayor fidelidad. En el simulador se aprovechan ambos enfoques: una vista rapida para manipular la escena y una vista trazada para observar el comportamiento de luz con mas detalle.

Utilidad academica de la simulacion

Desde un punto de vista academico, este simulador permite estudiar un sistema sin depender de un laboratorio fisico. El sistema observado es una escena 3D con objetos, materiales, camara y fuente de luz. Las variables se pueden modificar y el resultado se observa visualmente.

Este sistema permite reconocer varios elementos del proceso de simulacion:

1. Definicion del sistema: la escena 3D representa el sistema a estudiar. Incluye objeto, piso, luz, camara y parametros de renderizacion.
2. Construccion del modelo: el comportamiento de la luz se aproxima mediante algoritmos de renderizacion, materiales y geometria.
3. Identificacion de variables: intensidad de luz, posicion, tamano, rugosidad, muestras, rebotes y escala de render.
4. Experimentacion: el usuario modifica parametros y observa como cambia la imagen.
5. Analisis de resultados: se comparan sombras, reflejos, ruido, suavidad de la luz y realismo percibido.
6. Validacion conceptual: el resultado se revisa contra lo que se espera fisicamente: una luz grande produce sombras mas suaves, una superficie brillante refleja mas, y mas muestras reducen ruido.

El valor didactico esta en que el estudiante puede formular hipotesis pequenas: "si aumento el tamano de la luz, la sombra deberia suavizarse", "si acerco la luz al modelo, deberia cambiar la intensidad", "si acumulo mas muestras, el ruido deberia disminuir". Luego puede probarlas directamente.

Por que vale la pena explorarlo

El path tracing ayuda a entender que una imagen realista no nace de un solo calculo aislado. Es el resultado de muchas interacciones: rayos que salen de una fuente, chocan contra superficies, rebotan, se absorben, se reflejan y finalmente llegan a la camara.

En una clase, esto abre una conversacion interesante: la simulacion no siempre busca predecir ventas, trafico o colas de espera. Tambien puede servir para estudiar fenomenos visuales. En este caso, el fenomeno simulado es la propagacion de la luz dentro de una escena digital.

Por eso este simulador funciona como puente entre teoria y practica. Permite hablar de modelos, variables, experimentos y resultados, pero desde una experiencia visual inmediata. El estudiante no solo lee que la luz rebota: la ve cambiar, la ajusta y la compara.

Enlaces y recursos

• Simulador: https://ismarcotulio.com/path-tracing-example
• Libreria utilizada: three-gpu-pathtracer
• Paquete en npm: three-gpu-pathtracer
• Base tecnologica: three.js
